Dwuczłonowe mimośrodowe złącze kątowe

Wzór użytkowy - dwuczłonowe mimośrodowe złącze kątowe, służy do łączenia dwóch elementów konstrukcji, takich jak pręty, rury i kształtowe profile zamknięte, w węźle narożnym i/lub środkowym konstrukcji, stosowanych między innymi w budownictwie. Połączenia rur, profili zamkniętych o przekroju kołowym, owalnym, kwadratowym, prostokątnym i wielokątnym, kształtowników, prętów wykonywane są między innymi przy wykorzystaniu rozmaitych systemów mocowań, z których wyodrębnić można systemy łączników, uchwytów i obejm jako wzorów użytkowych dostosowywanych do potrzeb wynikających z rodzaju konstrukcji użytkownika.

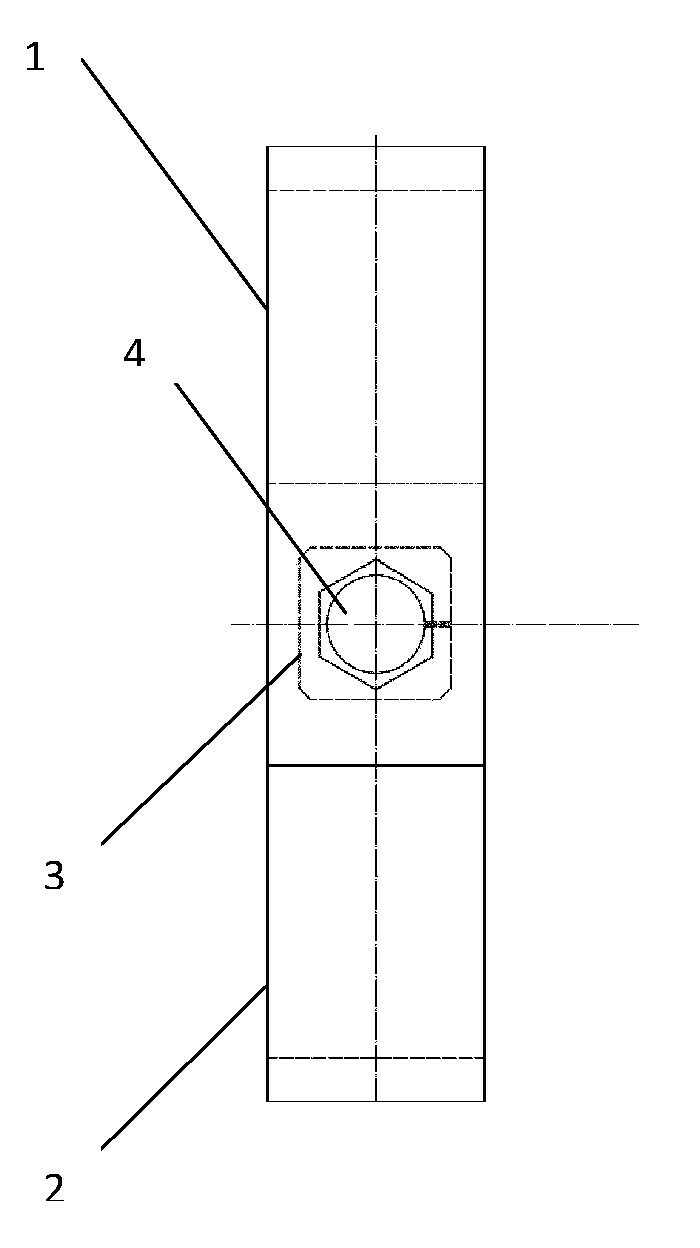

Dwuczłonowe mimośrodowe złącze kątowe służy do łączenia dwóch elementów konstrukcji, element stanowią dwie obejmy utworzone ze zgiętych na kształt litery U płaskowników, przy czym kształt zagięcia dostosowany jest do przekroju poprzecznego łączonych elementów. Na końcach ramion obejm wykonane są współosiowe otwory, których oś przebiega prostopadle do powierzchni płaskownika, przez które po ustaleniu współosiowo obydwóch obejm przeprowadzona jest śruba, na której końcu umieszczona jest nakrętka zaciskająca łączone elementy. Pomiędzy stykającymi się ze sobą powierzchniami obejm umieszczono na śrubie podkładki karborundowe zwiększające stabilność geometrii złącza.
