Drewniana belka konstrukcyjna

Przedmiotem wynalazku jest drewniana belka konstrukcyjna z krzywoliniowymi podcięciami oraz ściągiem stalowym, swobodnie podparta mająca zastosowanie w budownictwie zwłaszcza jako dźwigarowy element konstrukcyjny. Znane są dźwigarowe belki budowlane o różnych właściwościach materiałowych oraz zróżnicowanych przekrojach poprzecznych i podłużnych. Szczególne miejsce mają tutaj dźwigarowe belki budowlane drewniane, które uzyskuje się poprzez łączenie kawałków drewnianych.

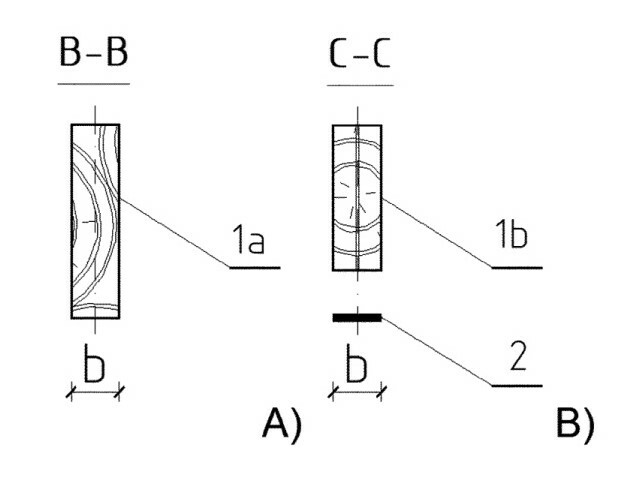

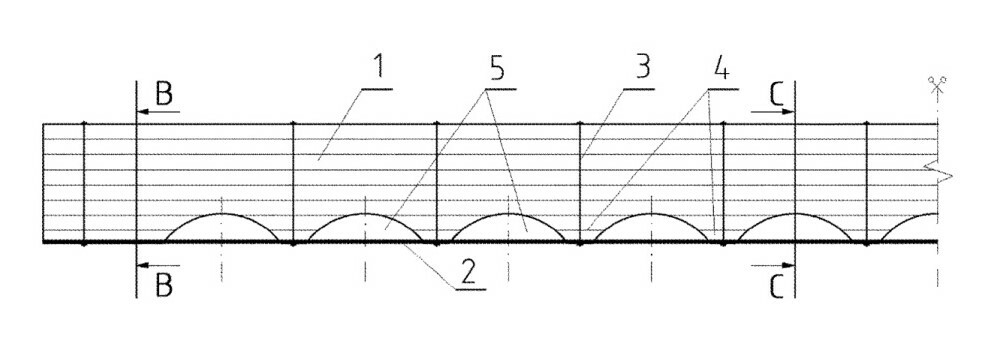

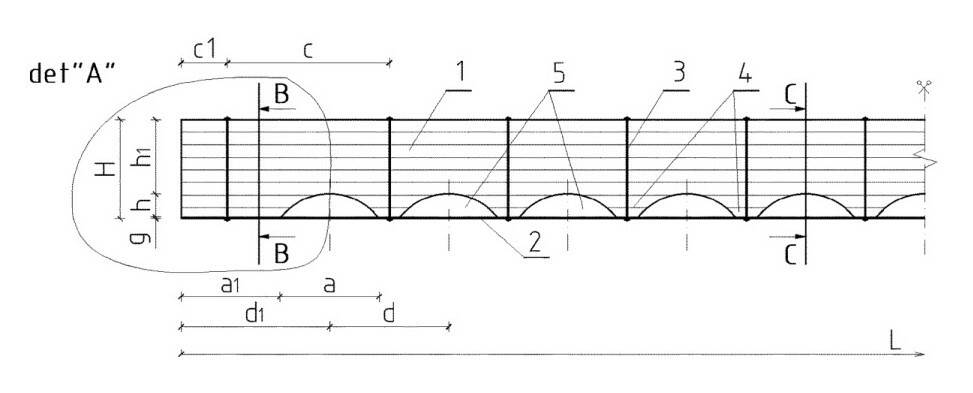

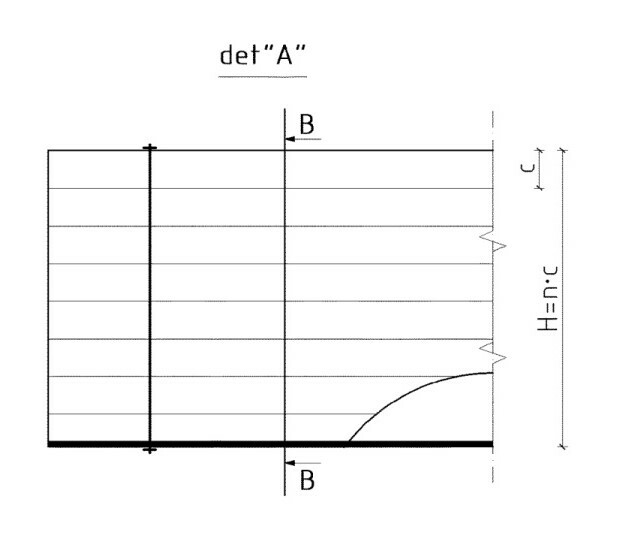

Drewniana belka konstrukcyjna z drewna klejonego charakteryzuje tym, że wzdłuż drewnianej belki konstrukcyjnej (1) są co najmniej trzy poprzeczne krzywoliniowe wycięcia (5) ułożone symetrycznie względem pionowej osi symetrii belki oraz co najmniej dwa żebra (4), które znajdują się pomiędzy poprzecznymi krzywoliniowymi wycięciami (5), przy czym poprzeczne krzywoliniowe wycięcia (5) mają kształt eliptyczny lub kołowy o długości: cięciwy a, która ma długość od 0,75 m do 1,25 m i strzałce h, która ma wysokość od 1/4 do 1/3 całkowitej wysokości belki (1) H, która to wysokość H belki (1) stanowi liczbę n lameli o pojedynczej wysokości c oraz H zawiera się w granicach od 0,8 m do 1,4 m.
