Sposób obróbki koła zębatego walcowego o dowolnym zarysie z modyfikacją wzdłużną linii zęba

Przedmiotem wynalazku jest sposób obróbki koła zębatego walcowego o dowolnym zarysie z modyfikacją wzdłużną linii zęba. Sposób według wynalazku stanowi proces technologiczny wytwarzania kół zębatych polegający na obróbce zębów koła zębatego przy użyciu prostego narzędzia z wykorzystaniem obrabiarki sterowanej numerycznie, pozwalający na uzyskanie w sposób wydajny gotowego wyrobu – koła zębatego.

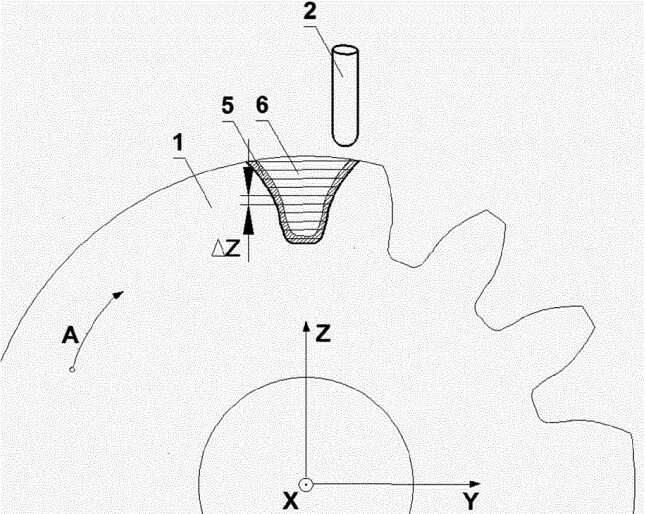

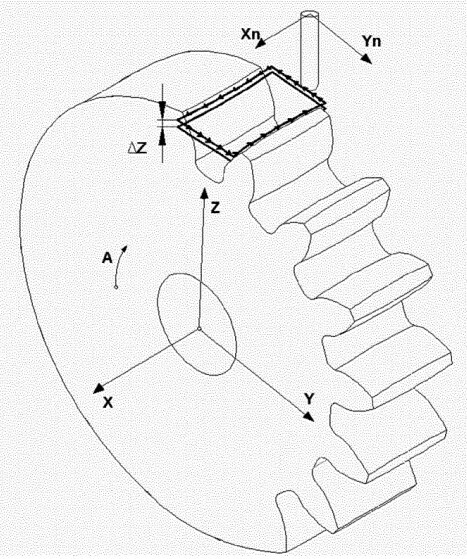

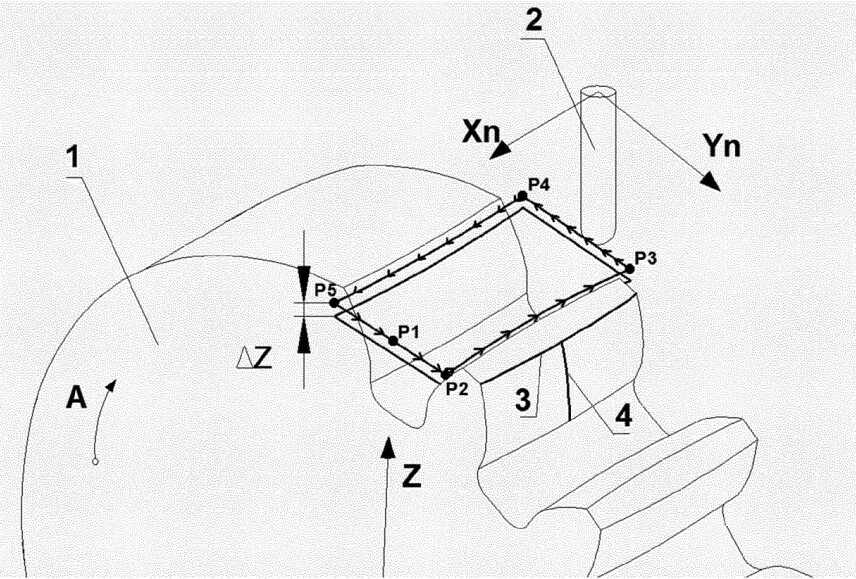

Przedmiotem wynalazku jest sposób obróbki koła zębatego walcowego o dowolnym zarysie z modyfikacją wzdłużną linii zęba na obrabiarce sterowanej numerycznie. Sposób polega na tym, że otoczka koła zębatego mocowana jest w uchwycie na obrabiarce sterowanej numerycznie w pięciu osiach X+Y+Z+A+C, gdzie początek układu współrzędnych przedmiotu obrabianego (X, Y, Z) jest umiejscowiony w dowolnym punkcie związanym geometrycznie z osią obrotu koła zębatego, następnie frez walcowy z zakończeniem kulistym na skutek powiązania ruchów Xn, Yn przemieszczając się w obszarze wrębu międzyzębnego usuwa naddatek w jednej płaszczyźnie zdefiniowanej w kierunku osi Z i narzędzie przemieszcza się ruchem roboczym usuwając materiał współbieżnie pomiędzy punktami P2-P5 oraz P3-P4, zwiększając odpowiednio odległość pomiędzy punktami do momentu usunięcia całego naddatku w płaszczyźnie obróbki, a podczas obróbki pozostawiony zostaje naddatek wykończeniowy w postaci ekwidystanty tworzącej linię zęba i zarys zęba a obróbka kształtowania zarysu zęba polega na obniżaniu płaszczyzny obróbki w kierunku osi Z o wartość ΔZ adekwatną do rodzaju obróbki zgrubnej lub wykończeniowej i wielkości wrębu międzyzębnego koła zębatego, przy czym powiązanie ruchów Xn, Yn w obróbce zgrubnej przebiega w ten sposób, że narzędzie przemieszcza się ruchem roboczym usuwając materiał w płaszczyźnie obróbki pomiędzy bokami wrębów obrabianych zębów, a podczas obróbki pozostawiony zostaje naddatek wykończeniowy w postaci ekwidystanty tworzącej linię zęba i zarys zęba i obróbka odbywa się poprzez obniżanie płaszczyzny obróbki w kierunku osi Z o wartość ΔZ, zaś powiązanie ruchów Xn, Yn w obróbce wykończeniowej przebiega w ten sposób, że narzędzie przemieszcza się w płaszczyźnie obróbki pomiędzy bokami zębów usuwając wyłącznie naddatek pozostawiony w formie ekwidystanty na bokach zębów i obróbka odbywa się poprzez obniżanie płaszczyzny obróbki w kierunku osi Z o wartość ΔZ, a ponadto kształtowanie linii zęba przebiega w ten sposób, że narzędzie (2) na skutek powiązania ruchów Xn, Yn przemieszczając się w obszarze wrębu międzyzębnego usuwa naddatek w jednej płaszczyźnie zdefiniowanej w kierunku osi Z i narzędzie przemieszcza się ruchem roboczym usuwając materiał współbieżnie pomiędzy punktami P2-P5 oraz P3-P4, zwiększając odpowiednio odległość pomiędzy punktami do momentu usunięcia całego naddatku w płaszczyźnie obróbki, natomiast kształtowanie zarysu zęba polega na obniżaniu płaszczyzny obróbki w kierunku osi Z o wartość ΔZ.
