Sposób otrzymywania powłok na podłożu tytanu i jego stopów

Tytan jest biomateriałem metalicznym stosowanym w implantologii na szeroką skalę. Właściwości tytanu zostały docenione w inżynierii biomedycznej ze względu na jego niewielkie przewodnictwo cieplne, dużą wytrzymałość, twardość oraz trwałość. Ponadto tytan jest materiałem bioobojętnym i posiada właściwości antykorozyjne. Technicznie czysty tytan (CPT, ang. Commercially Pure Titanium) do celów medycznych został po raz pierwszy użyty w 40. latach XX. wieku.

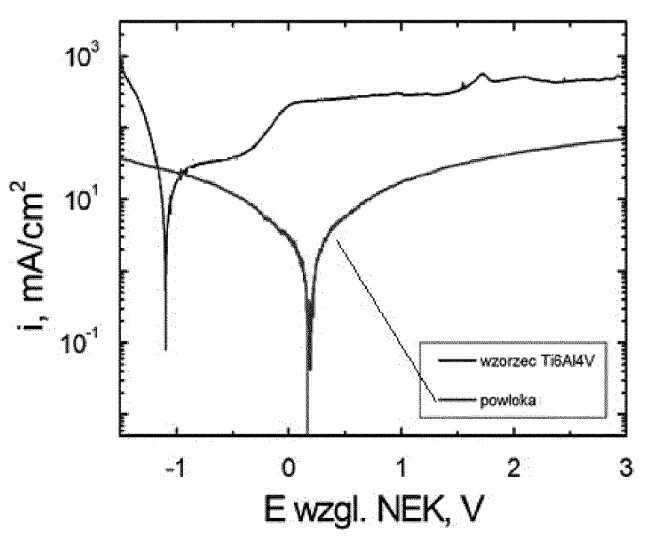

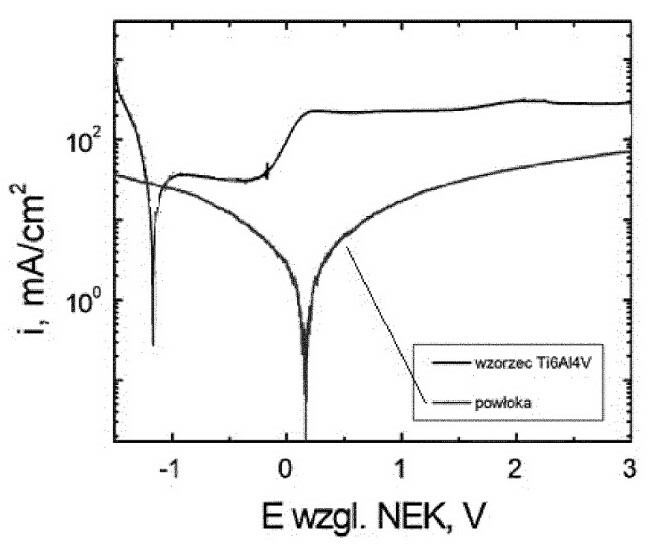

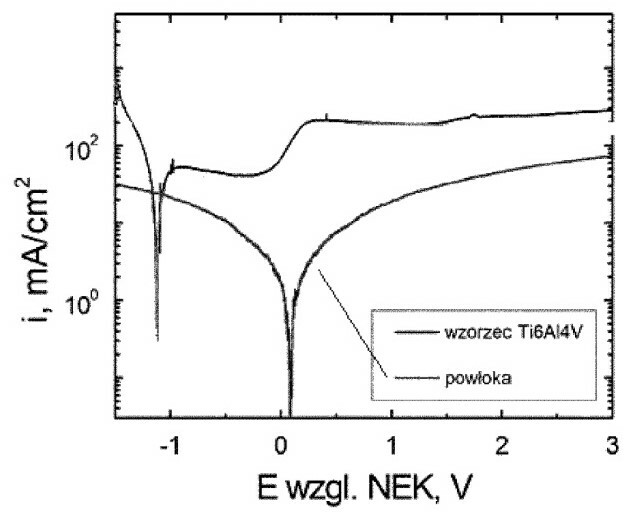

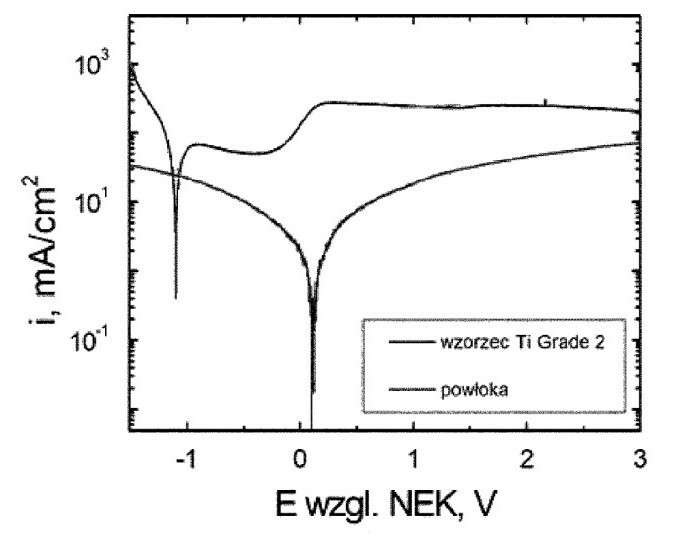

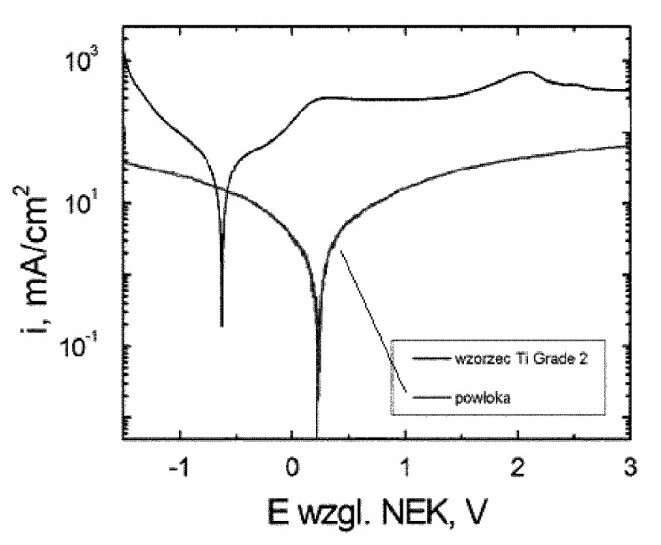

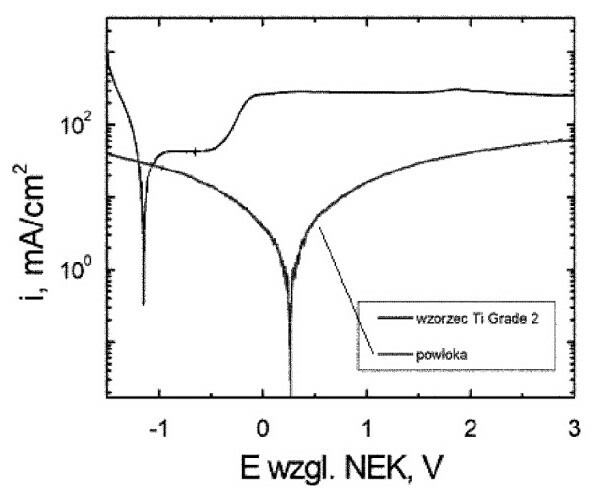

Sposób otrzymywania powłok na podłożu tytanu i jego stopów charakteryzuje się tym, że próbkę z tytanu lub stopu tytanu zanurza się w roztworze na bazie winylotrójmetoksysilanu korzystnie w czasie 15 - 30 min, następnie zanurza się w roztworze na bazie hydroksyapatytu korzystnie w czasie 5 - 15 sek., wstawia do eksykatora korzystnie na czas 15 - 30 min, następnie próbkę zanurza się w roztworze na bazie winylotrójmetoksysilanu korzystnie na 5 - 10 sek. i wstawia do eksykatora aż do wyschnięcia korzystnie na 48 - 72 h, a następnie próbkę zanurza się w roztworze na bazie winylotrójmetoksysilanu korzystnie w czasie 2 - 5 min i wstawia do eksykatora aż do wyschnięcia korzystnie na minimum 48 godzin, przy czym roztwór na bazie winylotrójmetoksysilanu otrzymuje się w ten sposób, że miesza się winylotrójmetoksysilan i etanol w proporcjach VTMS:EtOH = 3:1 na mieszadle magnetycznym korzystnie 1 - 3 min, a następnie dodaje 5-molowego roztworu kwasu octowego w proporcjach VTMS + EtOH:AcOH = 4:1 i miesza na mieszadle magnetycznym korzystnie z prędkością 500 - 1500 obr./min, korzystnie w czasie od 24 do 72 h, zaś roztwór na bazie hydroksyapatytu otrzymuje się w ten sposób, że proszek hydroksyapatytu i etanol korzystnie w proporcjach HAp:EtOH = 2:1 miesza się na mieszadle magnetycznym korzystnie w czasie od 1 do 5 godzin.
