Wynalazkiem jest sposób otrzymywania półwyrobów z niobu poprzez spiekanie proszku niobu, co w praktyce oznacza zastosowanie technologii spiekania iskrowo-plazmowego (ang. Spark Plasma Sintering, SPS). Wyroby z niobu, jako innowacyjne produkty, mają zastosowanie w wielu dziedzinach, m.in.: związanych z energetyką jądrową, produkcją aparatury chemicznej oraz elementów urządzeń elektronicznych, medycyną a także w przemyśle zbrojeniowym. Spośród czystych metali niob charakteryzuje się najwyższą temperaturą nadprzewodnictwa (T = 30 K).

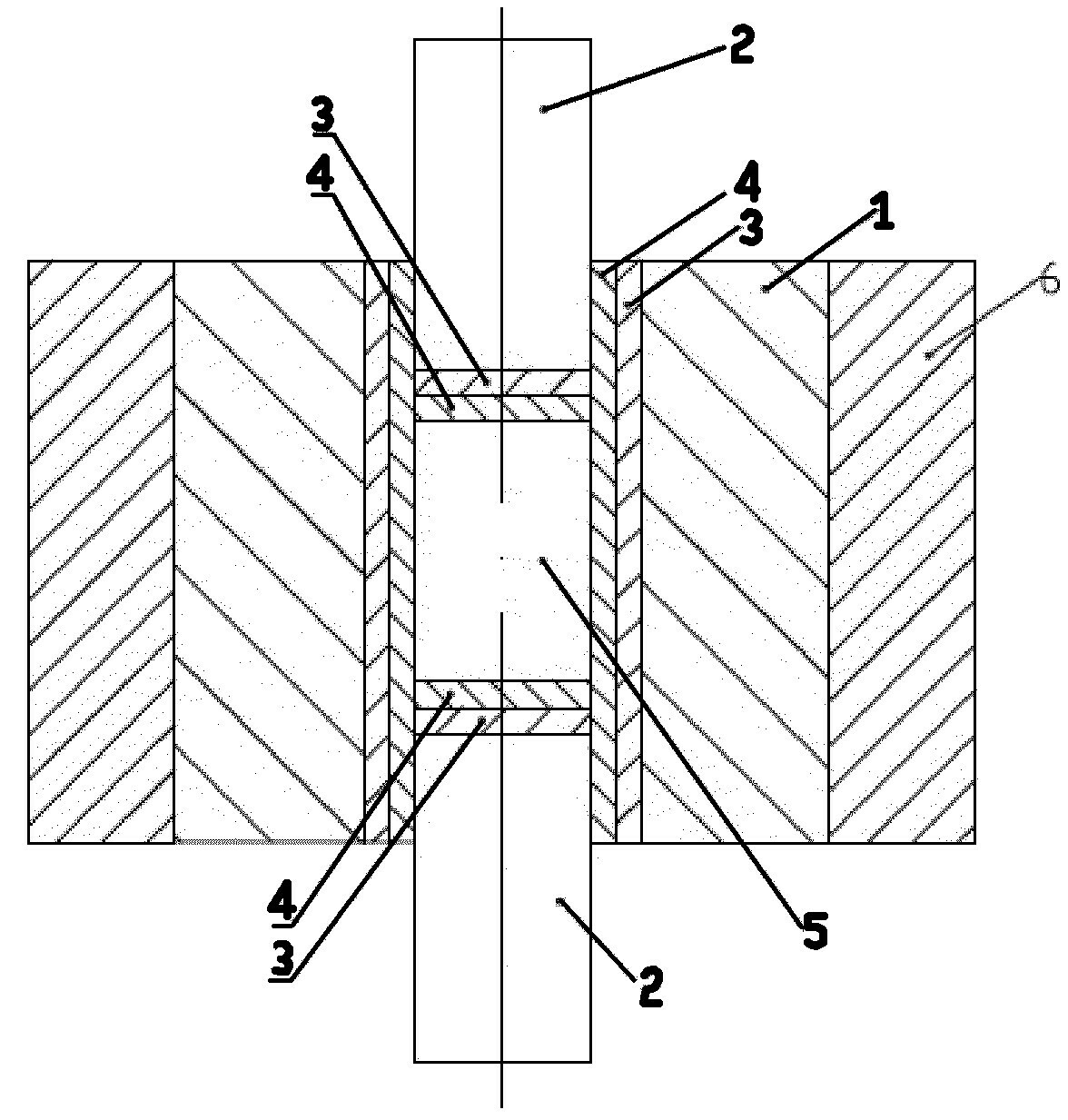

Sposób otrzymywania półwyrobów z niobu poprzez spiekanie iskrowo-plazmowe jest metodą polegającą na umieszczeniu proszku niobu (5) w komorze zasypowej, utworzonej przez matrycę (1) wykonaną z grafitu oraz stemple (2) wykonane z grafitu i oddzieleniu proszku niobu od matrycy i stempli folią wykonaną z tantalu (4) lub wolframu (3). Metoda charakteryzuje się tym, że w operacji spiekania iskrowo-plazmowego z wykorzystaniem prądu impulsowego napięciu 3 — 8 V, korzystnie 7 V z jednoczesnym prasowaniem w próżni o wartości 0,01 — 0,10 mbar, korzystnie 0,05 mbar proszek niobu poddaje się kolejno prasowaniu pod ciśnieniem 50 — 100 MPa, korzystnie 50 MPa, utrzymując to ciśnienie przez cały czas trwania procesu, nagrzewaniu do temperatury spiekania 1800 — 2200°C, korzystnie 2000°C, z szybkością nagrzewania 50 — 400°C/min, korzystnie 100°C/min, spiekaniu w temperaturze spiekania 1800 — 2200°C, korzystnie 2000°C, w czasie 5 — 15 min, korzystnie 10 min, a następnie chłodzeniu do temperatury otoczenia z szybkością chłodzenia 5 — 600°C/min, korzystnie 400°C/min.
| Tytuł | Sposób otrzymywania półwyrobów z niobu |
| Numer zgłoszenia w UP | P.437441 |
| Numer prawa wyłącznego | Pat.246245 |
| Data zgłoszenia do UP | 2021-03-29 |
| Data udzielenia prawa | 2024-10-25 |
| Status w UP | Prawo w mocy |
