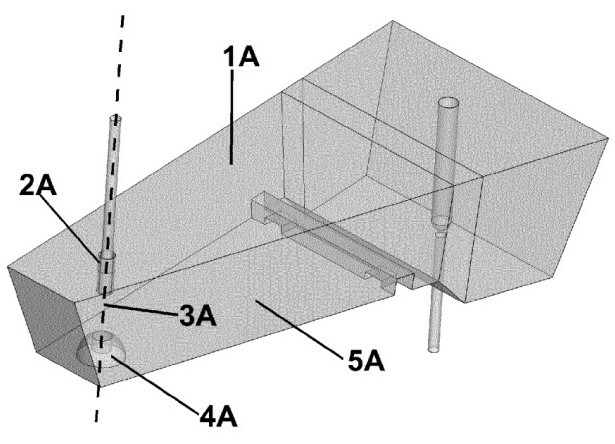

Regulator przepływu jest przeznaczony do każdego typu kadzi pośrednich tj. kadzi korytowych, delta, klinowych, asymetrycznych, czy o złożonym kształcie jak kadzie typu C lub H za pomocą, których odlewane są gatunki stali chronione wylewem osłonowym montowanym w kadziach głównych stalowniczych. Podstrumieniowy regulator turbulencji z materiału ogniotrwałego na bazie magnezu, glinu lub cyrkonu może być wytworzony klasycznymi metodami formowania i wypalania wyrobów ogniotrwałych.

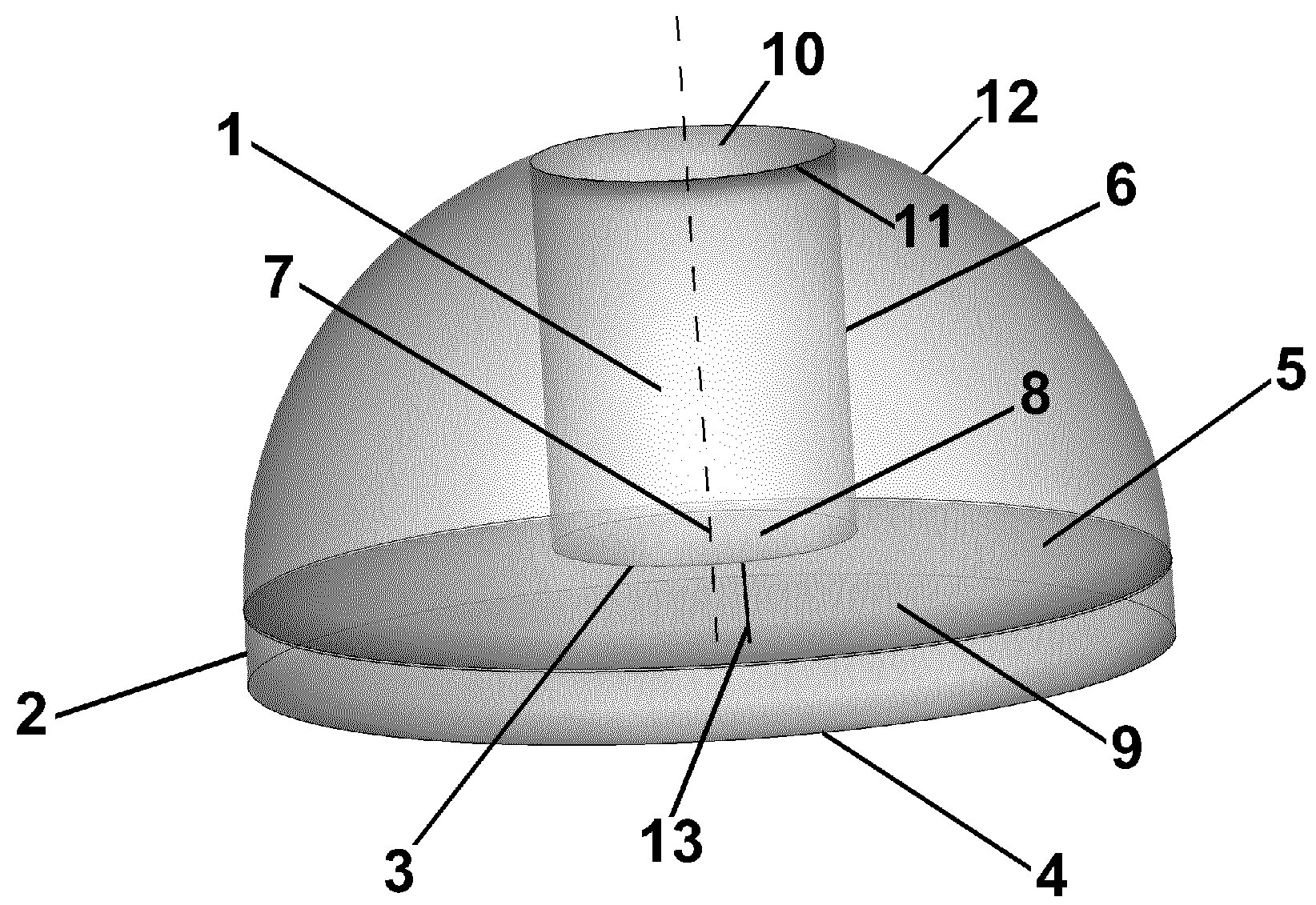

Przedmiotem wynalazku jest podstrumieniowy regulator przepływu do kadzi pośredniej stalowniczej, który charakteryzuje tym, że posiada kształt półkuli (5) osadzonej na walcu (2), których średnice są równe a w półkuli (5) na całej jej wysokości ma wybranie (10) o kształcie walca, gdzie oś symetrii wybrania (10) pokrywa się z osią symetrii półkuli (5) oraz średnica podstawy półkuli (5) równa jest iloczynowi współczynnika korygującego o wartości w zakresie 1.5 - 4 i wartości średnicy zewnętrznej ceramicznej rury osłonowej montowanej do kadzi głównej stalowniczej, a odległość (13) dna (8) wgłębienia (1) od podstawy (9) półkuli (5) jest stała i równa 50 mm.
| Tytuł | Podstrumieniowy regulator przepływu |
| Numer zgłoszenia w UP | P.440127 |
| Numer prawa wyłącznego | Pat.246309 |
| Data zgłoszenia do UP | 2022-01-14 |
| Data udzielenia prawa | 2024-10-10 |
| Status w UP | Prawo w mocy |
